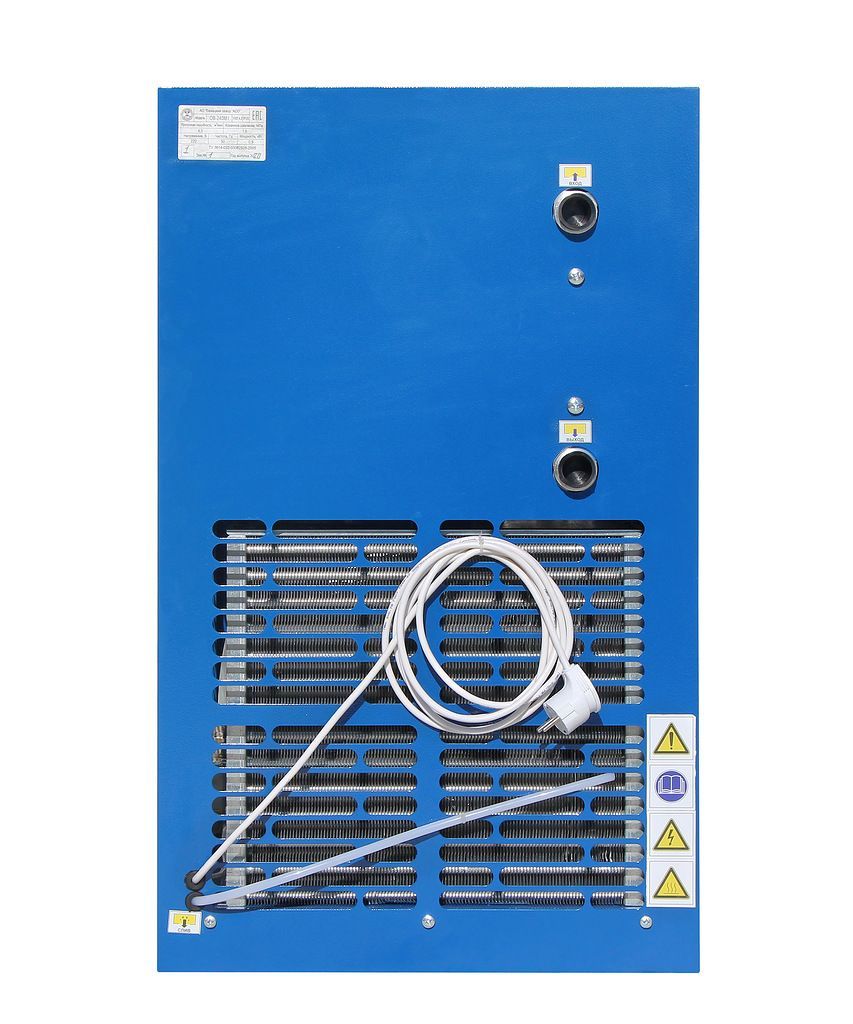

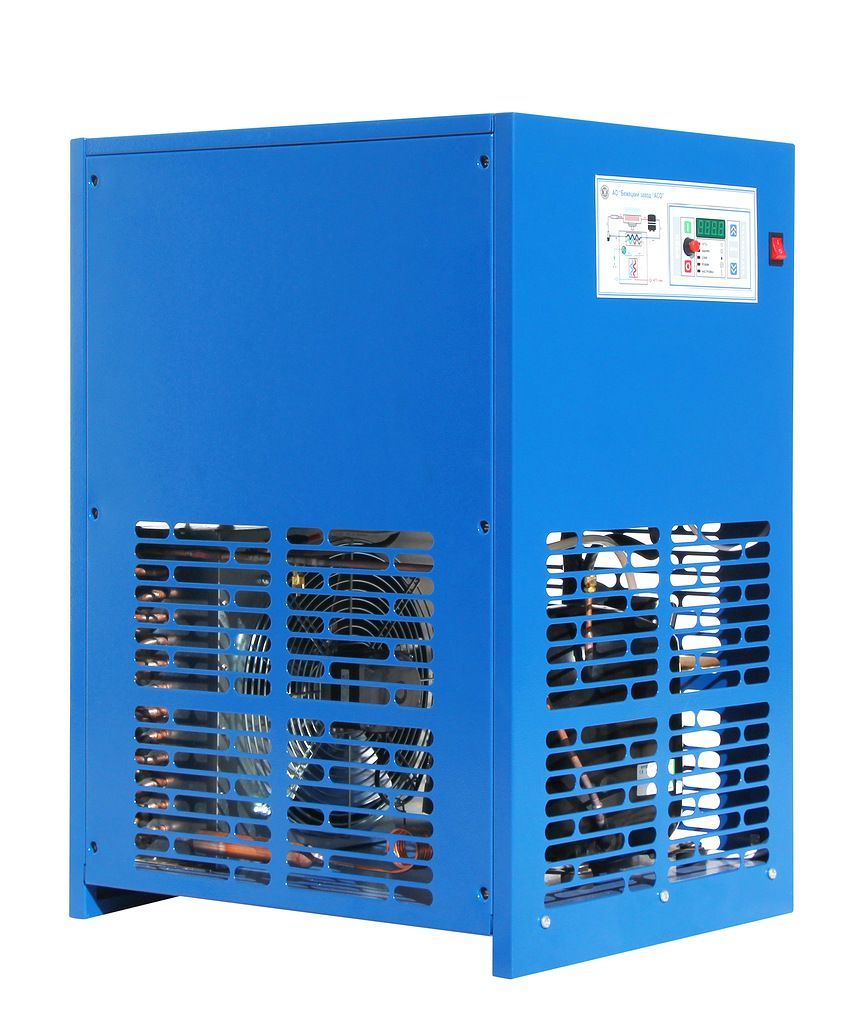

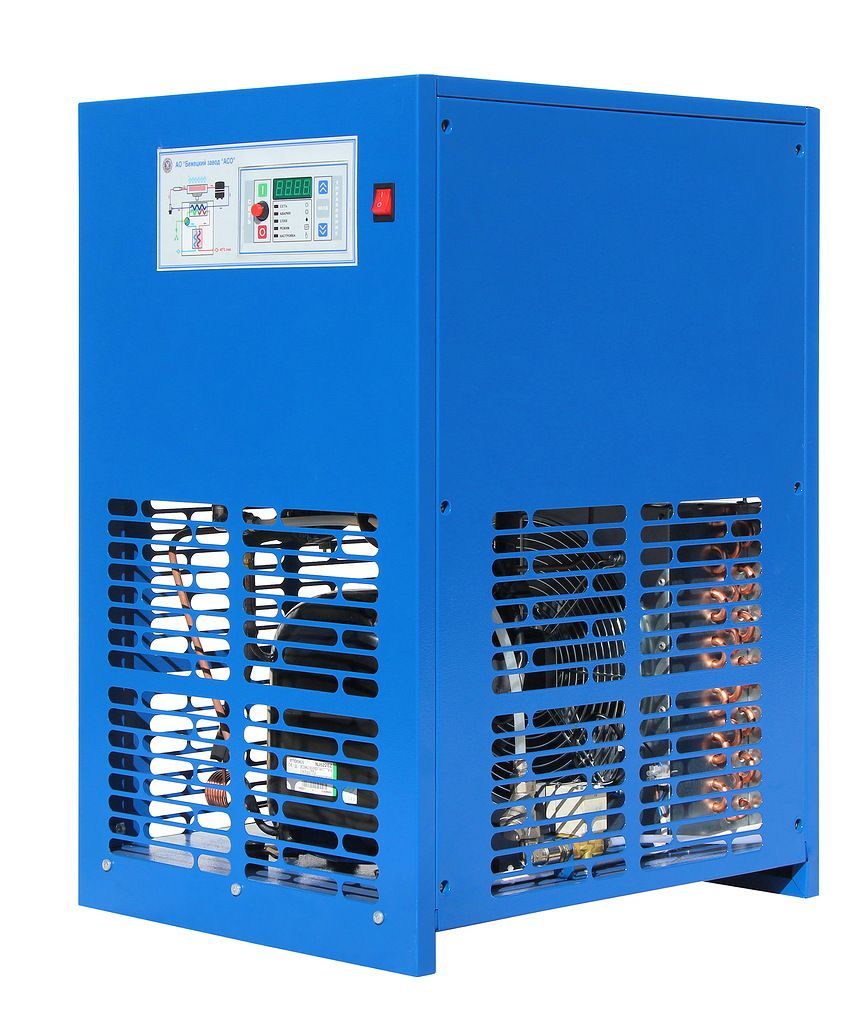

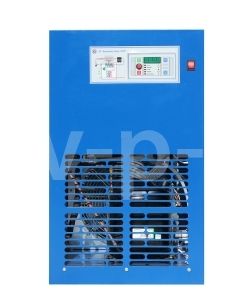

Рефрижераторный осушитель ОВ-240М1

Осушитель воздуха рефрижераторного типа ОВ-240М1 Бежецкого завода АСО имеет пропускную способность 4000 л/мин при рабочем давлении 16 атм. Точка росы +3 °C. Электропривод 900 Вт / 220 В. Размеры осушителя 50 х 60 х 82 см, масса 64 кг.
Предназначен для осушения потока сжатого воздуха путем охлаждения до температуры точки росы +1…+5 °С, с последующим удалением конденсата. Исполнение "УХЛ" для категории размещения 4.2 по ГОСТ 15160–69 и предназначен для эксплуатации в следующих условиях:

• высота над уровнем моря, не более 1000м;
• температура окружающей среды от 283К (+10 °С) до 308К (+35 °С);
• относительная влажность воздуха не более 80% при 298К (+25 °С).

Осушитель изготавливается для подключения в однофазную трехпроводную электрическую сеть переменного тока напряжением 220В и частотой 50Гц.
Принцип осушения воздуха основан на эффекте конденсации влаги, содержащийся в воздухе, на холодной поверхности, температура которой находится ниже точки росы.
Осушитель ОВ-132М1 представляет собой конструкцию алюминиевого теплообменника, размещенного в блоке осушения. Поступающий сжатый воздух охлаждается до температуры точки росы в две стадии.
На первой стадии в контуре теплообменника «Воздух-воздух» охлаждается горячий воздух. На второй стадии в контуре теплообменника «Воздух-фреон» понижается температура сжатого воздуха до заранее заданной температуры точки росы. Благодаря пониженной температуре пары воды конденсируются и впоследствии отделяются из воздуха. Полученный конденсат скапливается в сепараторе и удаляется при помощи блока слива конденсата. Компрессор обеспечивает циркуляцию хладагента по фреоновому контуру осушителя.
Конденсатор в сборе с вентилятором представляют собой теплообменник, в котором за счет охлаждения сжатого газообразного фреона происходит конденсация его паров. Регулятор производительности предназначен для регулировки подачи хладагента для обеспечения требуемой температуры точки росы.
Для эффективной работы осушителя регулятор производительности должен быть настроен так, чтобы двигатель компрессора работал постоянно, обеспечивая стабильную температуру точки росы в контуре теплообменника.
Регулятор производительности настроен на непрерывный режим работы компрессора при температуре сжатого воздуха на входе +25…+30 °С и максимальную пропускную способность с температурой точки росы в теплообменнике +2 °С. Если температура сжатого воздуха на входе превышает 45 °С, для эффективной работы воздух перед поступлением в осушитель должен быть охлаждён.
Блок слива конденсата предназначен для удаления выделившейся влаги. Устройство состоит из электромагнитного клапана и сантехнического фильтра. Сигнал на управление электромагнитным клапаном подается электронным блоком управления.

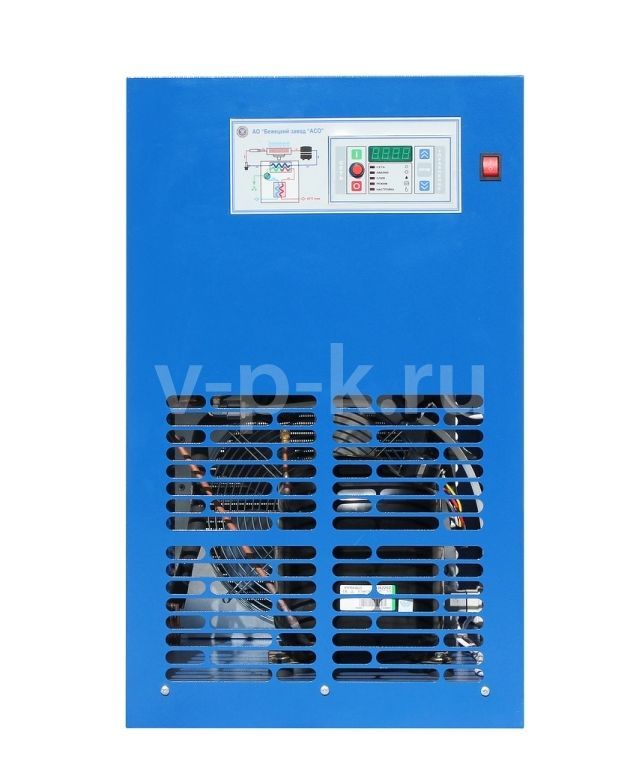

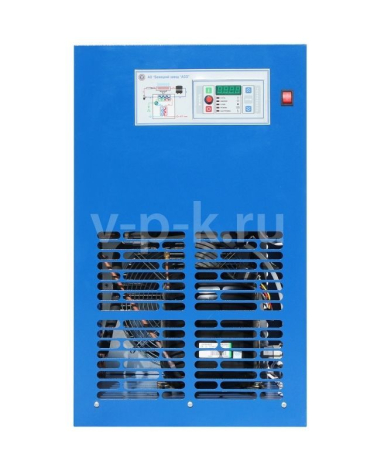

Контроль за работой осушителя воздуха осуществляется электронным блоком управления. Блок управления имеет четырехразрядный светодиодный дисплей, четыре кнопки управления («СЕТЬ», «ВВОД», «ВВЕРХ», «ВНИЗ») и пять контрольных индикаторов («СЕТЬ», «АВАРИЯ», «СЛИВ», «РЕЖИМ», «НАСТРОЙКА»).
